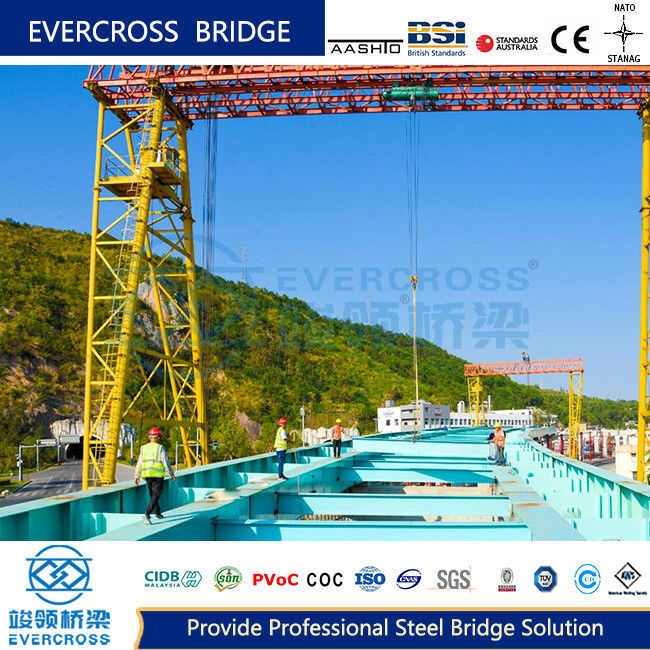

ความใหม่โครงสร้าง สแตนเลส กล่อง สะพานเข็มสําหรับถนนภูเขา

คําสั่งของสะพานกรอบกรอบเหล็ก:

สะพานกราฟกล่องเหล็กประกอบด้วยองค์ประกอบหลักหลายส่วน แผ่นด้านบนและแผ่นด้านล่าง, ทําหน้าที่เหมือนกราฟแข็งแรงด้านบนและด้านล่าง, โดยหลัก ๆ จะทนความเครียดการบิดด้านยาวนี่ทําให้ความมั่นคงของสะพานภายใต้ภาระตั้งพล็อตเครือข่าย, ทําหน้าที่เป็น หนาแน่น หนาแน่น, ส่งแรงตัดอย่างมีประสิทธิภาพและรักษาความสมบูรณ์แบบโดยรวมของโครงสร้างเสริมความมั่นคงทางท้องถิ่นของธาตุแผ่นแต่ละชิ้น, ป้องกันการปรับปรุงการปรับปรุงของแผ่นบางภายใต้แรงกดหรือแรงตัด, ทําให้กระเบื้องกล่องทั้งหมดสามารถบรรทุกภาระที่ซับซ้อนได้อย่างมีประสิทธิภาพ

เพื่อให้แน่ใจว่าคุณภาพของสอโรงงานควรนําไปใช้ในส่วนที่เป็นไปได้ และควรตรวจสอบคุณภาพของสออย่างเคร่งครัด

ด้านล่างของแผ่นบนถูกผสมด้วยเครื่องแข็งแนวตั้งและแนวราบเพื่อสร้างแผ่นสะพานแบบตรงข้ามเรียกว่าแผ่นรูปทรงขวาหมายถึงการตัดด้านล่างของกระดูกซี่โครงแข็งเนื่องจากปารามิเตอร์ที่แตกต่างกัน เช่น ระยะห่างและความแข็งของเครื่องแข็ง, คุณสมบัติทางกลของปีกแตกต่างกันมากในทิศทางสะพาน, ทิศทางสะพานข้าม,เหล็กประหยัดค่อนข้าง, และเหมาะสําหรับการแบกภาระล้อท้องถิ่น

แผ่นสะพานสแตนเลสแบบ Orthotropic

รูปแบบพื้นฐานของส่วนกระดูกซี่โครงด้านยาว เปิดและปิด

รูปแบบตัดข้ามของกระดูกซี่โครงมักเป็นรูปร่าง T ที่พลิกกลับ และระยะห่างของกระดูกซี่โครงเป็นระยะของกระดูกซี่โครงยาวริมขั้วขาขาขาขาขาขาขาขาขาขา.

โครงสร้างกระดานไม่เพียงแต่เป็นรูปแบบแกนหลักของสะพานแกน แต่ยังเป็นรูปแบบแกนหลักของสะพานยาวอีกหลายสะพาน เช่นสะพานแขวนและสะพานติดสายไฟ

รูปแบบโครงสร้างของสะพานกรอบกรอบเหล็ก

สะพานพานเหล็กกล่องเดียว

สาย:ดอกเหล็ก, ซึ่งสามารถปรับปรุงความแข็งแรงของแผ่นสะพาน, ระยะห่าง 1.5m ~ 3m (กระดูกแขนเปิด)

ระยะเวลา:2m ~ 4m (ปีกปิด)

พื้นที่ใช้งาน: เมื่อความกว้างของสะพานมีขนาดเล็ก (3 เลน) หรือสัดส่วนความกว้างกับความกว้าง < 1/10

สําหรับ 4 ~ 6 เลน สามารถนํามาใช้สะพานพานกั้นกล่องเดียวขนาดกว้างสองเท่า

ความกว้างของขอบประสิทธิภาพ: ระยะเวลานิ้วเส้นแสงใหญ่ <= Le/5

ความยาวของหลอดแกรนเมนต์ cantilever <= Le/10

การยกรั้ว: เมื่อพื้นสะพานคอนกรีตเสริมเหล็กยาวและคานติเลเวอร์ยาว ควรตั้งรั้วยกและรั้วข้างและส่วนแยกข้ามหรือริบข้ามที่ตรงกันควรถูกตั้ง.

สะพานกั้นสแตนเลสกล่องคู่

สาขาใช้งาน: เมื่อความกว้างของสะพานใหญ่หรือขนาดกล่องเดียว การผลิต การขนส่ง การติดตั้งยาก หรือความกว้างจริงของกล่องเดียวเล็กและไม่ประหยัด

การตั้งค่ารังสี: สามารถตั้งค่าได้หรือไม่ตั้งค่าได้ (ดูภาพด้านล่าง)

กล่องเดียวและหลายห้อง:มันใช้ไม่บ่อย และแผ่นกระโปรงกลางมีอิทธิพลน้อยต่อความแข็งแรงของการบิดของแกนกล่องเหล็ก

สะพานพานเหล็กหลายกล่อง

สาขาประกอบการ: เมื่อระยะยาวเล็กและความกว้างของสะพานใหญ่

ราศีแกนถูกจัดตั้งในระยะที่เท่าเทียมกันเท่าที่จะเป็นไปได้: ทําให้แรงแกนแกนเป็นแบบเดียวกัน

ความสามารถในการปรับตัวต่อการเปลี่ยนแปลงระดับน้ํา: สะพานพอนตันลอยสามารถรองรับระดับน้ําที่เปลี่ยนแปลงได้ สะพานพอนตันที่รองรับคานพอนตันสามารถขึ้นและลงกับการเปลี่ยนแปลงระดับน้ําการรับรองว่าสะพานยังคงใช้งานได้ แม้กระทั่งในช่วงที่มีน้ําสูงหรือน้ําต่ํา.

มันถูกใช้เป็นหลักสําหรับสะพานแขวนในอดีต เนื่องจากความอ่อนแอในการบิดและบิดที่ใหญ่และความต้านทานลมที่ดี

ไม่มีเครือข่ายกลางภายในกล่อง และระยะห่างของส่วนแยกข้ามเล็ก

แผ่นผ่าตัดข้ามมักใช้เนื้อเยื่อแข็ง

พล็อตเชื่อมต่อ แผ่นฝาฝา กระชับยาวและกระชับข้าม

ราศีขนาน

ผล

เมื่อระยะห่างของรั้วหลักใหญ่ ระยะของแผ่นสะพานคอนกรีตเสริมเหล็กควรลดลง

ปรับปรุงความแข็งแรงของแผ่นสะพานเหล็ก

โครงสร้าง

ระยะห่างเส้นเส้น: สําหรับแผ่นสะพานคอนกรีตเสริมเหล็ก ไม่เกิน 3 เมตร

สําหรับแผ่นสะพานเหล็ก เมื่อระยะห่างของรั้วหรือกระดูกส่วนข้ามเล็ก มันไม่สามารถตั้งได้

เมื่อความกว้างของสะพานใหญ่, มันสามารถตั้ง

(3) ราศี

ผล

สําหรับกล่องสองกล่องหรือมากกว่า, ทําแกนแกนกระชับความเครียดเท่าเทียมกัน

หนุนขั้วขนานหรือแผ่นสะพาน

ราศีปลายสามารถปรับปรุงความต้านทานการบิดของสะพานได้อย่างมีประสิทธิภาพและกระจายปฏิกิริยาจุดจุดสําคัญ

ระยะเวลา

เมื่อมีรังขั้วแนวนอน มันไม่ใหญ่กว่า 6 เมตร (ลดระยะยาวแนวนอน)

โดยไม่มีรั้วแนวยาว ค่าสูงสุดคือ 20m (มีบทบาทเป็นหลักในการกระจายภาระด้านข้าง)

เมื่อมีรังขั้วแนวนอน มันไม่ใหญ่กว่า 6 เมตร (ลดระยะยาวแนวนอน)

โดยไม่มีรั้วแนวยาว ค่าสูงสุดคือ 20m (มีบทบาทเป็นหลักในการกระจายภาระด้านข้าง)

(4) การสนับสนุนและการจัดตั้งจุดสนับสนุนชั่วคราว

การสนับสนุนสองอย่างควรถูกติดตั้งไว้ที่ปลายของสะพานพานเหล็กที่มีกล่องเดียว เพื่อให้มั่นคงทางโครงสร้างและความต้านทานกับแรงหมุน

สะพานพานเหล็กหลายกล่อง กล่องเหล็กหนึ่งกล่อง และตัวรองหนึ่ง

เมื่อกล่องเหล็กได้รับการจัดสรรด้วยการสนับสนุนหลาย ๆ ตัวแรงที่ใช้อาจไม่เท่าเทียม

จุดสนับสนุนชั่วคราวที่สนับสนุนแจ็ค ควรมีเพื่อเสริมสร้างโครงสร้าง

3คุณสมบัติทางกลและมาตรการโครงสร้างของสะพานกล่องเหล็ก:

(1) ประเภทของความเสียหาย

ภายใต้การกระทําของความยืดหยุ่นปริมาณ, แฟลนจ์การบีบเป็นส่วนหนึ่งไม่มั่นคงและเกิดความล้มเหลวการบีบ

กล่องแกนถูกบิดเบือนภายใต้การกระทําของทอร์ค

ภายใต้การกระทําของแรงมุ่งเน้น, เครือข่ายรังสีใกล้เคียงถูกหักหัก

(2) มาตรการโครงสร้าง

ควรมีส่วนแยกข้ามที่เหมาะสมเพื่อหลีกเลี่ยงความบิดเบือนและโค้งด้านข้าง

ควรมีกระดูกซี่โครงที่แข็งแรงเพียงพอเพื่อป้องกันความไม่มั่นคงในท้องถิ่นของ flange การบด

ควรจัดลําไส้แข็งบางเพื่อป้องกันความเครียดการกดทับทิมท้องถิ่นหรือบิดนอกระดับในกระบวนการผลิต, การขนส่งและการติดตั้ง flange ความเครียด

ริมขั้วและริมขนานควรถูกตั้งขึ้นเพื่อป้องกันการบิดของเว็บและการบิดที่ท้องถิ่น

คุณสมบัติโครงสร้างของสะพานกรอบกรอบเหล็ก

ข้อดีของสะพานกรอบกรอบเหล็ก

ความกว้างของ flange เป็นใหญ่, ด้วยความต้านทานบิดที่ดีและ span ใหญ่;

ความแข็งแรงในการบิดที่สูง การกระจายภาระด้านข้างที่เท่าเทียมกัน เหมาะสําหรับสะพานโค้ง

ความแข็งแรงด้านข้าม flexion ใหญ่, ความต้านทานด้านราบแข็งแรง, และการเชื่อมต่อด้านยาวสามารถบันทึกได้, และกล่องเดียวยังสามารถบันทึกการเชื่อมต่อด้านข้ามได้.

กระเบื้องกล่องเดียวมีความมั่นคงโดยรวมที่ดีและการสร้างที่รวดเร็ว

ความสูงขั้วขนาดเล็ก เหมาะสําหรับทางข้ามฟ้าและสะพานที่มีความสูงของอาคารจํากัด

รูปทรงสวยงาม โครงสร้างด้านข้ามและแข็งแรงอยู่ในกล่อง;

กล่องมีโครงสร้างรูง่าย การจัดสรรสิ่งอํานวยความสะดวกเสริม การซ่อมแซมและการบํารุงรักษา

ข้อดีของสะพานกรอบกรอบเหล็กเมื่อเทียบกับสะพานกรอบกรอบ:

น้ําหนักเบา ประหยัดเหล็ก

การติดตั้งเร็วและบํารุงรักษาง่าย

เครื่องใช้ในการสร้างรั้วต่อเนื่อง

โครงสร้างใหม่ รูปทรงง่ายและสวยงาม

ภาพรวมของสะพานเหล็ก Evercross:

เหล็กเป็นวัสดุพื้นฐานของสะพานกระดานกล่องเหล็ก มีคุณสมบัติที่โดดเด่นเมื่อเปรียบเทียบกับโครงสร้างคอนกรีตที่มีความสามารถในการแบกภาระเดียวกัน, มันเบาลงมากในน้ําหนักของตัวเอง. นี้ลดภาระบนโครงสร้างใต้ดินอย่างสําคัญและลดต้นทุนการก่อสร้างรากฐาน. นอกจากนี้เนื่องจากความยืดหยุ่นและความแข็งแรงที่ดีของมัน,เหล็กทํางานได้ดีมาก เมื่อเผชิญกับภัยพิบัติธรรมชาติ เช่นแผ่นดินไหวมันสามารถดูดซึมพลังงานผ่านการปรับปรุงตัวเอง ให้ความคุ้มกันจากแผ่นดินไหวที่น่าเชื่อถือได้ สําหรับโครงสร้างสะพาน

การใช้งานของ สะพานกล่องเหล็ก:

สะพานทางด่วนและทางถนน สะพานทางรถไฟ สะพานคนเดินและจักรยาน สถานที่พื้นฐานเมือง สะพานเหนือและสะพานบิน สะพานฉุกเฉินหรือชั่วคราว
