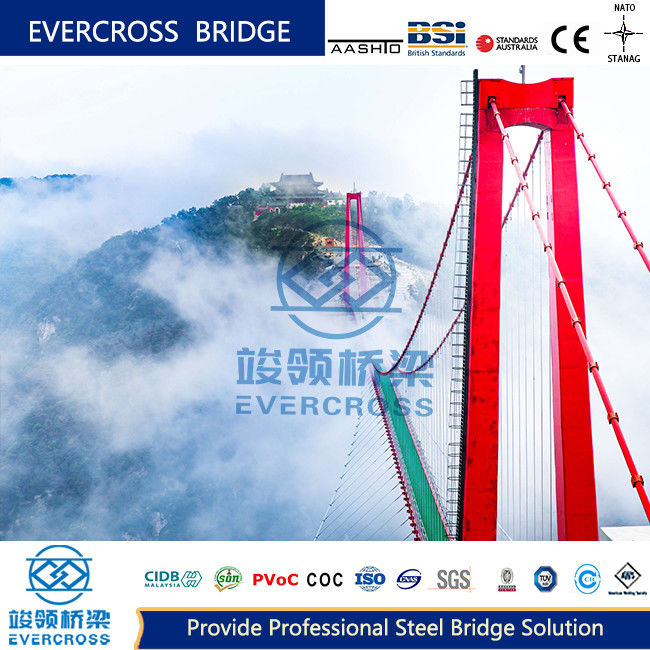

สะพานแขวนสายไฟเหล็กแบบโมดูล สายไฟเหล็กขนาดใหญ่ ใบรับรอง COC

คําอธิบาย:

สะพานแขวนสายเหล็กเป็นระบบผสมแขวนยืดหยุ่นประกอบด้วยสายไฟหลักและรั้วที่แข็งแรง มีลักษณะความเครียดของสายไฟและรั้ว

มันประกอบด้วยหอคอยสะพาน, สายหลัก, สลิง, รางกระชับ, แอนเกอร์, เซลล์และส่วนหลักอื่น ๆ.

ปัจจุบัน สะพานส่วนใหญ่ที่มีความยาวมากกว่า 1000 เมตร เป็นโครงสร้างสะพานแขวน

ลักษณะของภาระ:ภาระจะถูกส่งจากสายพานไปยังสายพาน จากนั้นสายพานจะถูกส่งไปยังแอนเกอร์, ท่าเรือ และหอคอย

ภายใต้ภาระภายนอก, สายหลักและรั้วที่แข็งแรงทนแรงเดียวกัน

สายหลักคือส่วนสําคัญที่รับภาระ ซึ่งบิดเบือนภายใต้ภาระ

มันส่งผลต่อแรงภายในและการปรับปรุงของสะพานโดยตรง

สายหลักเป็นองค์ประกอบรับภาระหลักในระบบโครงสร้าง ซึ่งมีแรงกดกันเป็นหลัก

หอคอยสะพานเป็นองค์ประกอบรับภาระหลักของสะพานแขวนเพื่อทนภาระตั้ง

รางแข็งเป็นโครงสร้างรองของสะพานแขวนเพื่อให้รถยนต์ขับเคลื่อนและให้ความแข็งแรงโครงสร้าง และโดยเฉพาะจะทนแรงโค้งภายใน

สลิงเป็นส่วนประกอบการส่งแรงที่ส่งน้ําหนักของตัวเองและภาระภายนอกของรั้วแข็งแกร่งไปยังสายไฟหลัก และเป็นสายเชื่อมต่อรั้วแข็งแกร่งกับสายไฟหลัก

แอนเกอร์คือโครงสร้างที่แอนเกอร์เคเบิลหลัก ซึ่งส่งความตึงเครียดในเคเบิลหลักไปยังรากฐาน

สายสายหลัก: สะพายไฟถูกพกด้วยคลัมป์และบั้ม และถูกส่งตรงไปยังด้านบนของหอคอย

สายไฟหลักแบ่งออกเป็นสองประเภท คือ สายไฟสายไฟหลักและสายไฟสายไฟคู่

1สายสายสายหลัก: สายสายสายสายหลักถูกบิดเป็นเส้นทางโดยสาย, แล้วบิดเป็นสายทางเส้นทาง. โดยทั่วไป, มันใช้ 7 เส้นทางและใช้สําหรับสะพานแขวนขนาดเล็ก.

2สายเคียงคู่ผูกสายหลัก

วิธีการทําเส้นใยเหล็กแบบปานกลาง (PPWS)รูปแบบส่วนแบ่งออกเป็นรูปร่างด้านบนเชิงและเรียบ.

บริดจ์ทาวเวอร์:

1. สะพานที่จะสร้าง

ตามคุณสมบัติทางกล สามารถแบ่งออกเป็น 3 รูปแบบโครงสร้าง ได้แก่ หอคอยแข็ง หอคอยยืดหยุ่น และหอคอยเสาสั่น

หอคอยที่แข็งแกร่งหมายถึง หอคอยสะพานที่มีการขยับแนวราบที่ค่อนข้างเล็กในด้านบน หอคอยที่ยืดหยุ่นมันหมายถึงหอคอยสะพานที่มีการเคลื่อนที่แนวราบที่ค่อนข้างใหญ่ที่ด้านบน. หัวหินสะโพกสะโพกสะโพกสะโพกสะโพกสะโพกสะโพกสะโพก

2. รูปแบบสะพานข้าม

สะพานหอคอยของสะพานข้ามใช้รูปแบบสามรูปแบบ: ประเภทกระดาน, ประเภทกรอบแข็งและโครงสร้างชนิดผสม

ปริมาตรหลักที่เกี่ยวข้อง:

ปริมาตรหลักที่ส่งผลต่อการออกแบบของหอพานคือ: ปริมาตรวัสดุ ปริมาตรสิ่งแวดล้อม และปริมาตรขนาดโครงสร้าง

รางแข็ง:

ประเภทของรั้วที่แข็งแกร่งส่วนใหญ่รวมถึงรั้วเหล็ก, รั้วกล่องเหล็ก, รั้วคอนกรีต, รั้วผสมเหล็กผสมผสานและรูปแบบโครงสร้างอื่น ๆ ดังที่แสดงในรูป:

สลิง:

(1) วัสดุของสลิง:

มันสามารถทําจากเชือกสแตนเลส สายสแตนเลสคู่เคียง หรือเชือกสแตนเลส

(2) รูปแบบการเชื่อมต่อกับสายเคเบิล clamp

ประเภทกระบวนการ, ประเภทสปิน

(3) สลิงก์ตั้งและสลิงก์ฉีก

สลิงแบบดั้งเดิมเป็นแนวตั้ง เริ่มจากสะพานเซเวอร์นในสหราชอาณาจักร

จุดจอด:

การทับทิมของสะพานแขวนที่ทับทิมบนพื้นดินแบ่งออกเป็น 2 รูปแบบโครงสร้าง: การทับทิมด้วยแรงโน้มถ่วง และการทับทิมในอุโมงค์ ดังที่แสดงในรูป: การทับทิมด้วยแรงโน้มถ่วงประกอบด้วยร่างกายของแอนเกอร์โบลาร์ด, ห้องแอนเกอร์และพื้นฐาน การแอนเกอร์อุโมงค์ประกอบด้วยร่างกายของแอนเกอร์ปั๊ก, ช่องรองรับเซลโล่และห้องแอนเกอร์

เมื่อเทียบกับการปรับตัวโดยแรงโน้มถ่วง การปรับตัวในอุโมงค์มีการบริโภคคอนกรีตที่ต่ํากว่ามาก และมีประสิทธิภาพทางเศรษฐกิจที่สําคัญกว่าเครื่องแนวนอนแรงโน้มถ่วงเหมาะสําหรับเกือบทุกโอกาสเมื่อสภาพทางธรณีวิทยาทั่วไปของสถานที่ท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าท่าและสภาพการก่อสร้างสามารถตอบสนองการขุดอุโมงค์และการปล่อย slagจากมุมมองทางเศรษฐกิจ ความเป็นไปได้ของการสร้างแอนเกอร์ในอุโมงค์ควรถูกพิจารณาเป็นครั้งแรกเพียงเมื่อสถานการณ์การก่อสร้างถูกพิจารณาอย่างครบถ้วน และการเปรียบเทียบทางเทคนิคและเศรษฐกิจอย่างครบถ้วนแสดงให้เห็นว่าแอนเกอร์อุโมงค์ไม่เหมาะสม, แอนเกอร์แรงโน้มถ่วงถูกเลือกที่จะสร้าง

เซลล์:

เซลล์นั่งอยู่ระหว่างเคเบิลหลักและด้านบนของหอคอย เซลล์นั่งเป็นสมาชิกที่สําคัญที่สนับสนุนเคเบิลหลักและให้เคเบิลหลักมุมหมุนที่นี่แรงดึงในสายหลักสามารถถูกส่งไปยังด้านบนของหอคอยและแอนเกอร์ในรูปของแรงตั้งและแรงแนวราบที่ไม่สมดุล.

เซลล์แบ่งออกเป็น เซลล์เชือกหลักที่ด้านบนของหอคอย และ เซลล์เชือกลอยที่แอนเกอร์

การจัดหมวดหมู่ของสะพานแขวนเคเบิลเหล็ก:

1.ตามจํานวนสเปนเซนชั่นแบ่งออกเป็น:สะพานแขวนระยะเดียว สะพานแขวนระยะสาม สะพานแขวนระยะสี่ สะพานแขวนระยะห้า

2.ตามรูปแบบหลักของแอนเกอร์เคเบิลแบ่งออกเป็น:แอนเกอร์พื้นดินและแอนเกอร์ตัวเอง

แอนเกอร์พื้นดิน: ความตึงของสายสายหลักถูกโอนไปยังรากฐานโดยแอนเกอร์แรงโน้มถ่วงหรือแอนเกอร์อุโมงค์ที่ปลายของสะพาน

การติดตั้งตัวเอง: ความตึงเครียดหลักของเคเบิลถูกส่งตรงไปยังรั้วแข็งของมัน

การออกแบบการป้องกันของสะพานแขวนเคเบิลเหล็ก

(1) โครงสร้างคอนกรีต

การออกแบบการป้องกันโครงสร้างคอนกรีต โดยหลักการใช้มาตรการต่อไปนี้

• เพิ่มความหนาของชั้นป้องกันคอนกรีต
• ใช้คอนกรีตที่มีประสิทธิภาพสูง มีความทนทาน
• การเคลือบคอนกรีตที่แข็งแรงหรือชั้นปิดมีลักษณะในการป้องกันการสัมผัสระหว่างสื่อที่รุนแรงและคอนกรีตทําให้อายุการใช้งานของคอนกรีตและคอนกรีตเสริมเหล็ก.
• ปรับปรุงวัสดุสแตนเลสและเคลือบสแตนเลส
• เพิ่มสารยับยั้งการกัดสนิมเสริม (สารยับยับการกัดสนิม) ให้กับคอนกรีต
• โครงสร้างคอนกรีตใช้ระบบป้องกัน cathodic (การป้องกัน)

(2) โครงสร้างเหล็ก

การออกแบบการป้องกันของโครงสร้างเหล็กสะพานแขวน โดยหลักการใช้มาตรการต่อไปนี้

• การเคลือบสี
• โลหะซิงค์อลูมิเนียมหรือสกัดของมันถูกฉีดด้วยความร้อนบนพื้นผิวของโครงสร้างเหล็ก แล้วเคลือบด้วยเคลือบผิวผิวพรรณจากธาตุฟลอโรคาร์บอนที่มีประสิทธิภาพสูง เพื่อสร้างระบบป้องกันที่มีประสิทธิภาพสูง.
• สแตนเลสที่ทนความร้อนใช้ในโครงสร้างเหล็ก
• ปรับปรุงสภาพแวดล้อมของสภาพโครงสร้างเหล็ก

ข้อดีs ของสะพานแขวนเคเบิลเหล็ก:

สะพานแขวนสายเหล็กได้กลายเป็นชนิดของสะพานที่นิยมมากขึ้นที่มีระยะยาวใหญ่ (มากกว่า 1000 เมตร) เนื่องจากความสามารถระยะยาวใหญ่, ผลงานการแผ่นดินไหวที่ดีและลักษณะแสง.

สะพานแขวนสายเหล็กมีข้อดีหลายอย่าง เมื่อเทียบกับสายสะพานประเภทอื่น ๆ:

ความสามารถในระยะยาว: สะพานแขวนสายเหล็กสามารถยืดระยะยาวได้โดยไม่ต้องใช้การสนับสนุนระหว่างทําให้การขนส่งผ่านอุปสรรคอย่างแม่น้ํากว้างได้อย่างต่อเนื่องความสามารถในระยะยาวของสะพานแขวนลดความต้องการของพายหรือโครงสร้างการสนับสนุนที่กว้างลดผลกระทบต่อสิ่งแวดล้อมและต้นทุนการก่อสร้างให้น้อยที่สุด.

ความสวยงามและสถานะที่โดดเด่น สะพานแขวนสายเหล็ก เป็นที่รู้จักกันดีด้วยลักษณะที่หรูหราและน่าทึ่งทางสายตาการโค้ง สวยงาม ของ สายไฟ และ หอคอย ที่ สูง ต่ํา ทํา ให้ สภาพ สวยงามสะพานแขวนสามารถกลายเป็นสัญลักษณ์สถาปัตยกรรมและสถานที่ท่องเที่ยว เพิ่มความงามและความเป็นตัวตนของสถานที่

สะพานแขวนสายเหล็กวิธีการสร้าง:

กระบวนการก่อสร้างสะพานแขวนคือ: การก่อสร้างรากฐานแอนเกอร์, การก่อสร้างแอนเกอร์, การก่อสร้างรากฐานหอพานสะพาน, การก่อสร้างหอพานสะพาน, การก่อสร้างสายไฟฟ้าหลักการก่อสร้างแกะแข็งสร้างสะพาน

การใช้งานของสะพานแขวนเคเบิลเหล็ก

การข้ามแม่น้ํา: สะพานแขวนสายเหล็กมักถูกใช้ในการข้ามแม่น้ําที่กว้าง โดยให้การเชื่อมโยงการขนส่งที่สําคัญทั้งในเมืองและชนบทพวกเขานําเสนอทางเลือกที่จะใช้จ่ายและใช้เวลาในการก่อสร้างพายหรือโครงสร้างการสนับสนุนในน้ํา, ลดผลกระทบต่อสิ่งแวดล้อมให้น้อยที่สุด

สถานที่สําคัญ: สะพานแขวนสายเหล็กมักถูกสร้างขึ้นเพื่อเป็นสถานที่สําคัญและสถานที่ท่องเที่ยวการ ออกแบบ ที่ แตกต่าง และ ความ สนุกสนาน ทาง ภาพ ทํา ให้ เป็น โครงสร้าง สถาปัตยกรรม ที่ ได้ รับ ความ นับถือ ที่ เสริม ความ เป็น ตัว เอง และ ความ สวยงาม ของ เมือง หรือ ภูมิภาคตัวอย่างเช่น สะพานโกลเด้นเกตในซานฟรานซิสโก และสะพานท่าเรือซิดนีย์ในออสเตรเลีย

สะพานระยะยาว: สะพานแขวนสายเหล็กได้รับความนิยมสําหรับความสามารถในการยืดระยะยาวโดยไม่ต้องมีการสนับสนุนระหว่างมัน ได้ รับ การ ใช้ ใน การ สร้าง สะพาน ที่ ยาว ยาว ที่ สุด ใน โลกเช่น สะพาน Akashi Kaikyo ในญี่ปุ่น และสะพาน Humber ในสหราชอาณาจักร
